『現場作業者の動きが見えない』 と、諦めていませんか?!
セルフでカンタン見える化。
たった3ステップで現場カイゼンのヒントが得られる!

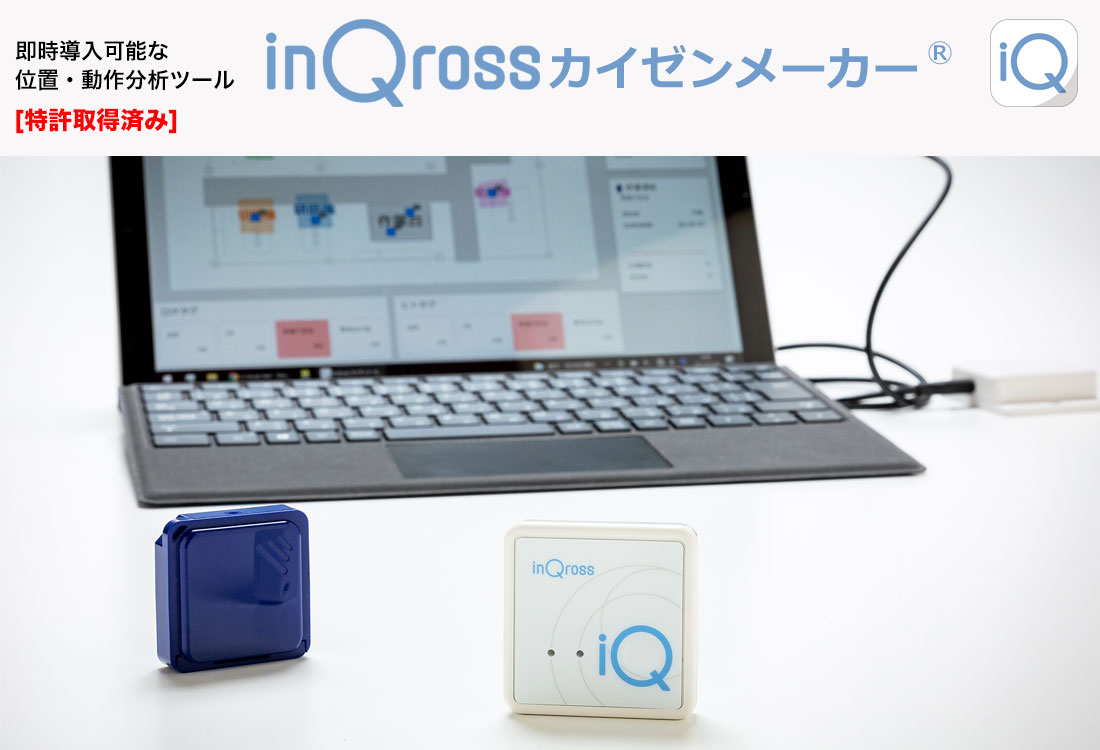

InQrossカイゼンメーカー®とは

InQrossカイゼンメーカーは 、作業者の 『位置』・『状態』 を簡単にデータ収集して見える化する即時導入可能な位置・動作分析ツールです。
「いつ」、「どこで」、「誰が」、「何をしているか」を見える化し、ヒトと場所についての改善活動を可能にします。



InQrossカイゼンメーカー®の構成

作業する場所

①ロケタグ(固定局)

作業者がよく滞在する場所に設置します。
電池で動作してビーコン電波を発信します。

作業者

②ヒトタグ(移動局)

作業者が所持します。
ロケタグの電波を受信し、ロケタグから受信した電波の受信状況をカイゼンメーカーアプリに送信します。

※カイゼンメーカーアプリ

③スキャナ+パソコン
(基地局)

フィールド内に設置し、ロケタグやヒトタグの電波を収集します。
受信したデータを元に位置測位を行い、ヒトタグ所持者の位置を判定します。



InQrossカイゼンメーカー®の特徴

特徴1:簡単設置(特許取得済)

  • 工事不要
  • 貼るだけで、持つだけで、手間いらず

特徴2:簡単に位置と動作を可視化

  • リアルタイムに現在の位置と動作を可視化
  • ヒトタグ内部にモーションセンサを内蔵
  • 動作情報(停止中、動作中、歩行中、歩数、運動量)

特徴3:充実した分析ツール

  • 豊富な分析ツールで簡単分析
  • 位置情報を元にした動線分析・工数分析、動作情報を元にした作業負荷分析

特徴4:低価格・ランニングコスト0

  • イニシャルコストは低価格
  • ランニングコストは0円!



資料のダウンロード



シーンで選べる2つのパターン【LITE / WIDE】

※タブボタンでLITE / WIDEの切り替えができます。

50m×50mまでの広さに対応。
スマホ、クラウド必要なし

InQross LITEはカンタンに導入しやすいスターターキットです。ネット接続なしで、ロケタグを貼るだけ、ヒトタグを持つだけで、作業員の動きを見える化します。

アプリを通して様々な情報を得ることが可能です。

InQross LITEは50m×50mまでの広さに対応しています。

項目概要
ロケタグ(固定局)設置位置を示す ID 情報を含めたビーコンデータを配信するデバイス。
ヒトタグ(移動局)固定局のビーコンデータをスキャンして近接している固定局を判断し、かつ、所有者の運動状況を計測し、それぞれをビーコンデータとして配信するデバイス。
スキャナ+基地局パソコンスキャナ:移動局ないし固定局のビーコンデータをスキャンし、シリアル通信経由でパソコン に転送するデバイス。
パソコン:基地局アプリ (InQross カイゼンメーカーアプリ ) を稼働させているパソコン。

基本セット構成

ヒトタグ (移動局)

無線I/FBluetooth4.2 独自ビーコンデータ
電源リチウムポリマー充電池
充電コネクタUSB micro B コネクタ
電池寿命約3日(使用状況による)
寸法47mm×47mm×10mm

ロケタグ (固定局)

無線I/FBluetooth4.2 独自ビーコンデータ
電源コイン電池 CR2032
電池寿命約2ヶ月(使用状況による)
寸法40mm×40mm×12mm

スキャナ (受信機)

無線I/FBluetooth4.2 BLEスキャン
有線I/FUSB仮想COMポート
電源・コネクタUSB給電、USB micro B コネクタ
寸法50.4mm×70.4mm×17mm

カイゼンメーカーアプリ

動作ハードウェア要件

OSWindows11 Home/Pro 64bit
推奨性能Intel Core i5(第9世代)以上、
メモリ 8GB以上、HDDではなくSSD
有線I/FUSB Type A×1ポート
Bluetooth4.2以上

※パソコンにインストールして利用します。パソコンはご用意ください。

最大200m×100mの広範囲をカバー

InQross WIDEはより広い敷地面積の工場に対応したモデルです。

ゲートウェイとアクセスポイントを設けることで、最大200m×100mの広範囲のヒトの動きを見える化します。

項目概要
ロケタグ(固定局)設置位置を示すID情報を含めたビーコンデータを配信するデバイス。
ヒトタグ(移動局)固定局のビーコンデータをスキャンして近接している固定局を判断し、かつ、所有者の運動状況を計測し、それぞれをビーコンデータとして配信するデバイス。
ゲートウェイ移動局ないし固定局のビーコンデータをスキャナで受信し、それを基地局パソコンへ転送するデバイス。
アクセスポイント親機ないしアクセスポイント中継機とWi-Fi接続する。
アクセスポイント親機ゲートウェイないし基地局パソコンが接続するWi-Fi LANを構築するデバイス。
Wi-Fiの親機として動作する。
アクセスポイント中継機ゲートウェイないし基地局パソコンが接続するWi-Fi LANを構築するデバイス。
Wi-Fiの中継機として動作する。
スキャナ移動局ないし固定局のビーコンデータをスキャンし、シリアル通信経由でUSBホストに転送するデバイス。
基地局パソコン基地局アプリ(InQrossカイゼンメーカーアプリ)を稼働させているパソコン。
アクセスポイント親機ないしアクセスポイント中継機とWi-Fi接続する。

最大エリアイメージ

InQross WIDE が利用できるフィールドは最大 200m×100m をカバー

基本セット構成

ヒトタグ(移動局)

ロケタグ(固定局)

スキャナ(受信機)

カイゼンメーカーアプリ

▼ WIDE で追加されるもの

ゲートウェイ

メーカーぷらっとホーム株式会社
製品名OpenBlocks IoT FX1/E
重量152g(付属品除く)
消費電力AC アダプタ受電時 : 8.4W ( 最大 )

アクセスポイント

メーカーNECプラットフォームズ株式会社
製品名Aterm Biz SH621A1
重量500g(AC アダプタを除く)
消費電力14W (最大)
仕様周波数帯5GHz 帯のみ
セキュリティ方式WPA2-PSK



InQrossカイゼンメーカー®の導入事例



InQrossカイゼンメーカー®の導入ステップ

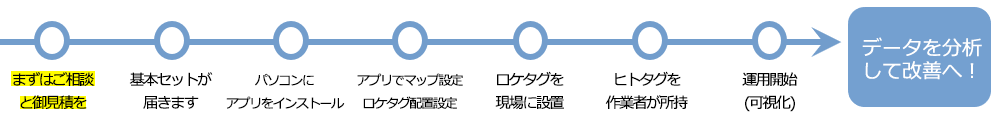

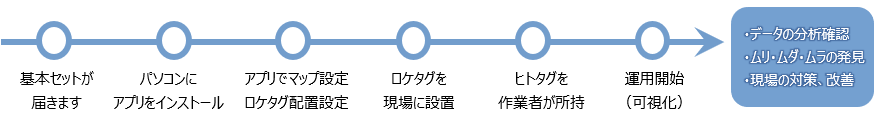

LITE導入ステップ

設置やアプリの導入設定は、お客様ご自身で行うことができます。(専門家の派遣や電源工事は不要)
付属の『スタートアップガイド』を確認しながら、下記のステップで導入します。



WIDE導入ステップ

WIDEは面倒なWi-Fiネットワークのセットアップ無しに、ゼロコンフィグで利用開始できるようになっていますので、設置やアプリの導入設定は、お客様ご自身で行うことができます。(専門家の派遣や電源工事は不要)
付属の「スタートアップガイド」を確認しながら、下記のステップで導入します。



カイゼンメーカーアプリ

ヒトの位置や動作に関する様々な分析手法を用意しています。
カイゼンメーカーアプリを利用すると、フィールドマップを設定したり、ロケタグの配置設定も簡単です。

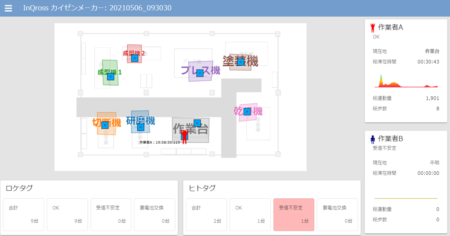

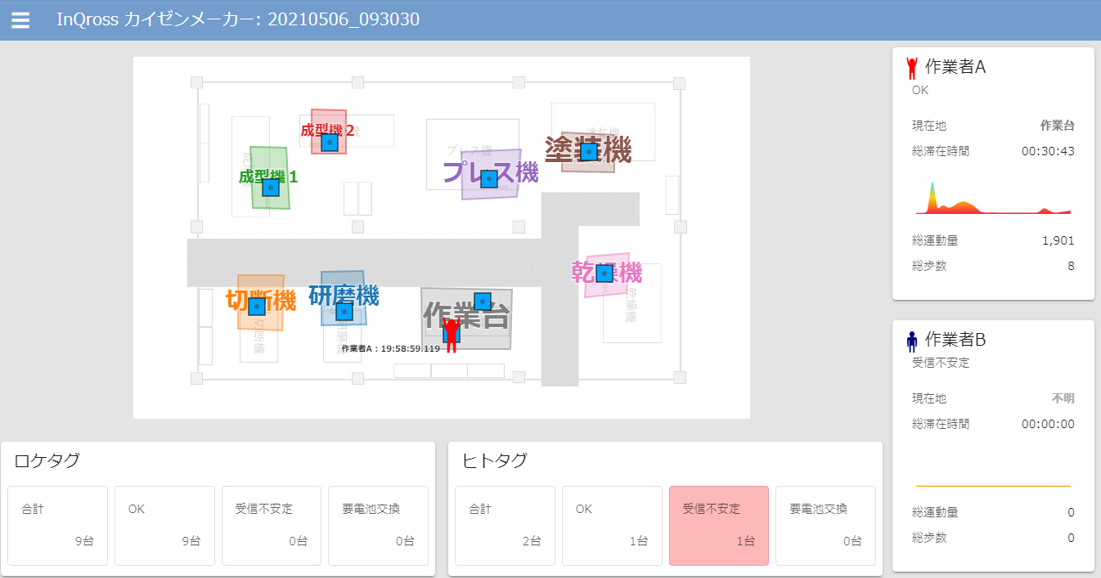

ダッシュボード画面

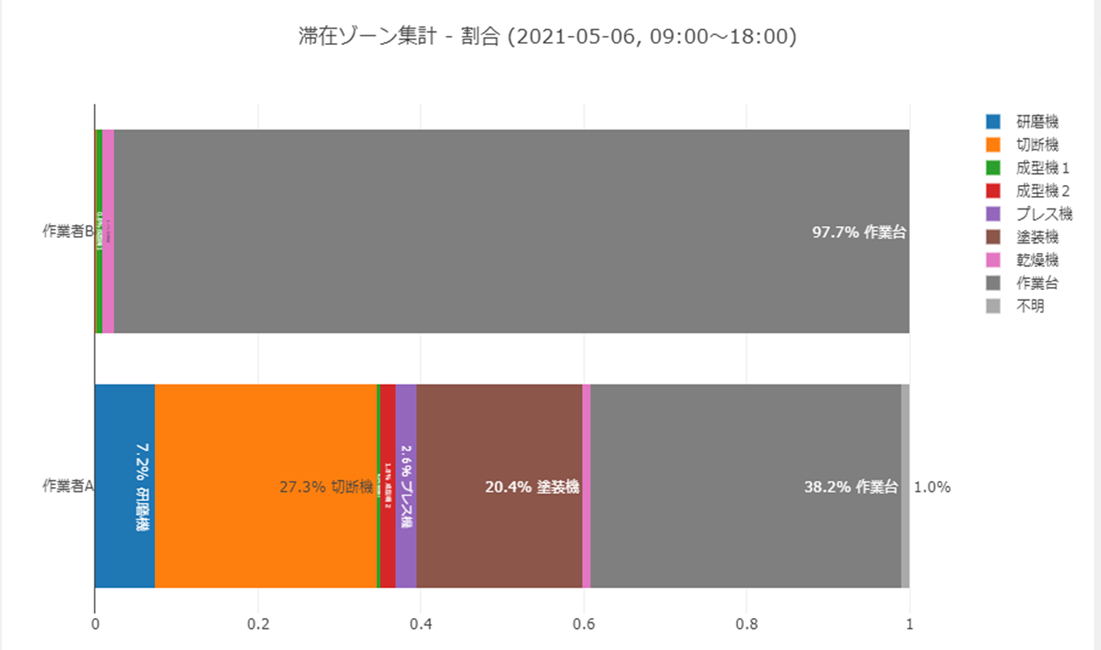

滞在ゾーン集計

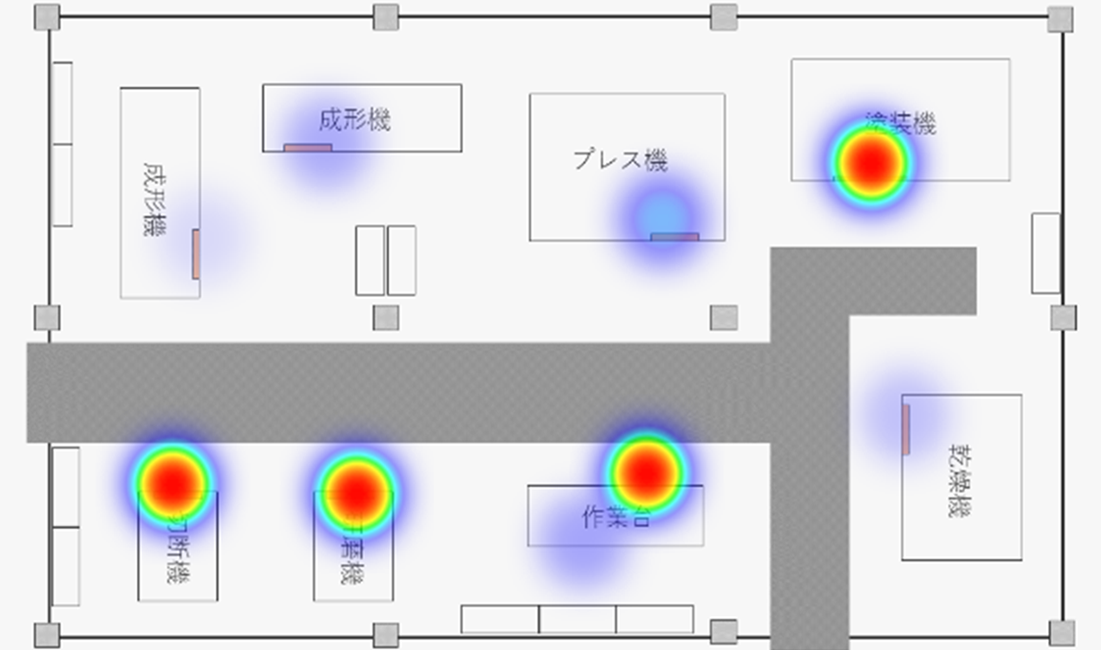

測位分布ヒートマップ

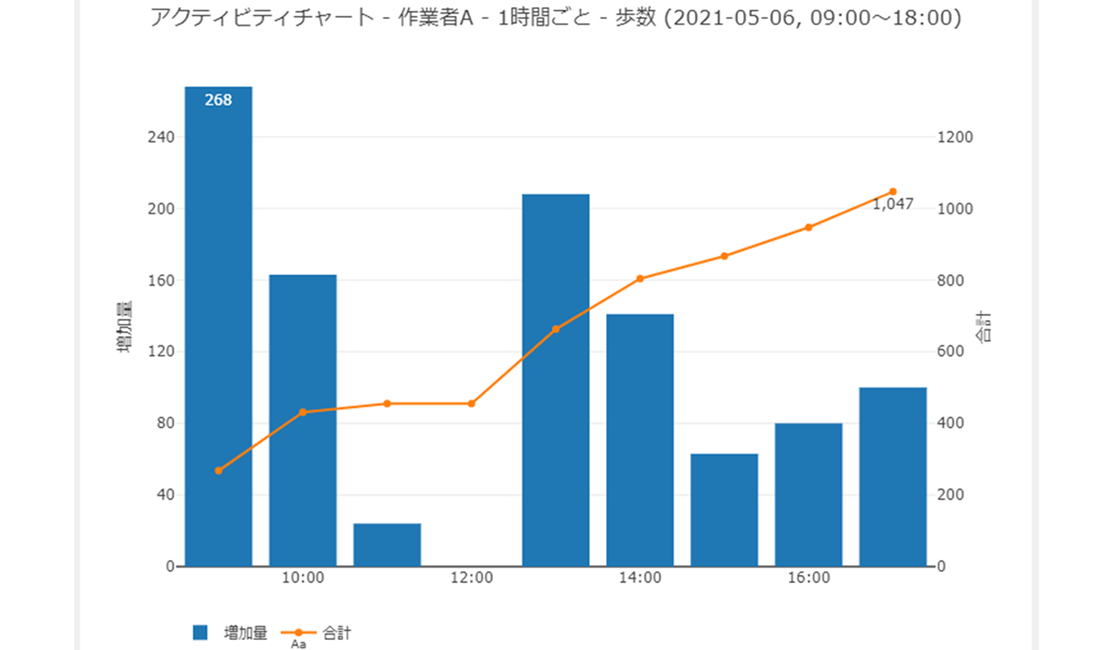

アクティビティチャート

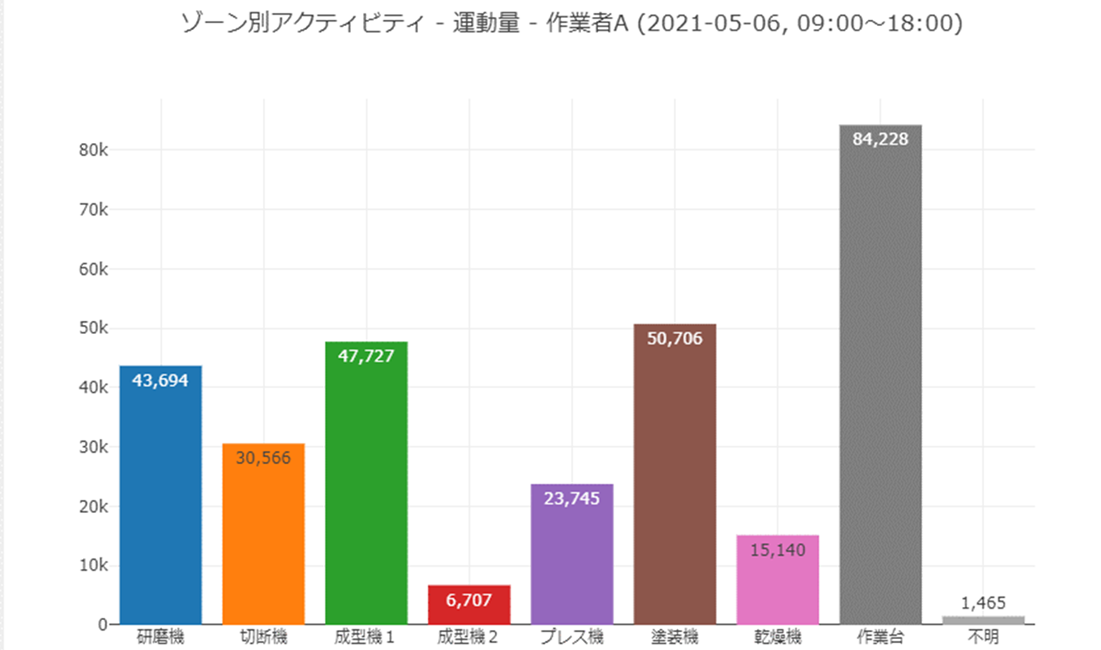

ゾーン別アクティビティ

分析手法のデータはHTMLファイルにも出力しますので、InQrossカイゼンメーカーアプリがインストールされていないPCでも見ることもできます。
以下をダウンロードして頂ければサンプルをご覧になれます。



InQrossカイゼンメーカー®のプライスメニュー

  • お試しモニター
    基本セットで1ヶ月試用するプランです
    導入サポートとデータ分析がセットになったプランです。
    お問い合わせください。
  • レンタル
    基本セット
    3ヶ月プラン/6ヶ月プラン
    LITEキャンペーン中!!
    お問い合わせください。
    ※導入サポートは有料です。
  • リース
    基本セット
    36ヶ月
    お問い合わせください
    ※初回の導入サポートは無料です。(交通費は別途かかります。)
  • 一括払い
    基本セット
    オープンプライス
    お問い合わせください。
    ※初回の導入サポートは無料です。(交通費は別途かかります。)
